小野測器-マルチチャンネルFFTアナライザ CF-5210/5220

　（CF-5220Zが後継機となります）

CF-5200

	FFTアナライザ　製品群概要
	FFT解析に関する基礎用語集
	FAQ (よくある質問）
	アプリケーション（用途事例）
	取扱説明書
	外観図ダウンロード (DXF/PDF)
	製品カタログ　(PDF)
	ユーティリティプログラムダウンロード
	音響・振動技術相談

High-performance, Easy-operation & Multi-purpose

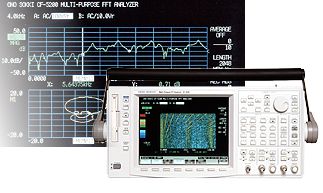

製品写真（CF-5220+背景サーボデータ）

高速・高精度という性能の追求と使いやすさの探究、さらに、フィールド計測への対応も重視した設計思想。2 チャンネルFFT アナライザに求められる機能・性能を飛躍的に向上させ、さらに、トラッキングアナライザ、リアルタイムアナライザ、サーボアナライザなど、専用機として使用できる多目的環境を実現。CF-5200 シリーズは、従来の汎用FFT アナライザの概念を一新した、マルチパーパスFFT アナライザです。

見える、わかる、広がる　―　最新技術を駆使して軽量コンパクト化されたボディのなかに、“新しいアナライザのコンセプト”が凝縮されています。

特長

周波数分解能1600 ライン、チャンネル間位相差 ±0.1 °“TYP ”を実現し、高精度なデータを提供。
リアルタイム分析レンジ32kHz の高速演算を実現。高精度で、しかも高速処理。
目的に合わせた簡易操作メニュー・わかりやすい日本語表示ソフト（オプション）の採用により、簡単な設定でハイレベルな計測が可能。
200 画面データを記憶するブロックメモリーと時間波形データを連続記憶する1Mワードレコードメモリーを標準装備。
1 画面4 秒以下の高速プリンタを内蔵（オプション）、その場で測定結果をすばやくプリントアウト。
MS- DOS ディスクフォーマット採用により、現場での測定データは、アスキーテキストファイルで保存でき、汎用表計算ソフトにより、データの2次処理をすることができます。
センサアンプ内蔵、マイクロホン・加速ピックアップ、回転検出器をアンプを介せずに直接に入力可能。
AC 電源の他、DC10.5 ～30V に対応（オプション）、屋外や車載など現場での計測に威力を発揮します。
小型・軽量、質量11kg のコンパクトボディ。実験室から製造現場まで、どこでも手軽に持ち運べ、高精度な測定ができます。
表示部は9.4 インチの大型ディスプレイ。640 ×480 ドットの高分解能でディテールを詳細表示。

概略仕様

■　処理関数

時間領域	時間軸波形、絶対値波形、自己／相互相関関数、インパルスレスポンス、リサージュ、ヒルベルト変換、ケプストラム、逆フーリエ変換
周波数領域	パワースペクトル、フーリエスペクトル、クロススペクトル、位相スペクトル、周波数応答関数、コヒレンス関数、コヒレントアウトプットパワー、1/1および1/3オクターブ分析、リフタードスペクトル、群遅延、回転次数比解析＊、回転トラッキング解析＊
振幅領域	振幅確率密度（分布）関数

■　入力部

入力チャンネル	2
入力コネクタ	BNC（電圧入力用）、R04-R6F（MI-3220入力／加速度ピックアップ入力）
入力形式	アイソレートシングルエンデッド
入力インピーダンス	1MΩ　100pF以下
絶対最大入力電圧	AC100Vrms　1分間（50Hz）
入力電圧レンジ	－60dBVr～30dBVr（1mVr～31.6Vr） 2dBステップ
入力レベルモニター	過大入力（赤LED）、－12dB（緑LED）
A特性フィルタ	IEC651-1979 Type 0 準拠
C特性フィルタ	IEC651-1979 Type 0 準拠
ハイパスフィルタ	カットオフ　10Hz、100Hz（－18dB/oct）
外部サンプリング入力	±10V（AC/DC切替有）またはTTL入力（1TTL）、Max 256kHz、LG-916/MP-981用入力（リアパネル）
ADコンバータ	16ビット逐次比較型
ダイナミックレンジ	90dB以上
高調波歪	－80dB以下
振幅フラットネス	±0.1dB以下
クロストーク	－120dB以下
ch間マッチング	20kHz以下：±0.05dB、±0.1deg（位相アジャスト後、 “TYP”） 50kHz、100kHz：±0.1dB、±0.1deg（位相アジャスト後、 “TYP”）
トリガソース	chA、Bおよび外部トリガ信号
トリガポジション	±8191
外部トリガ	±5V（500mV以上）Max 200kHz
トリガウインドウ	＋／－スロープ

■　分析部

周波数確度	読み取り値の±0.005％（±50ppm）
周波数分析レンジ	10mHz～100kHz
サンプリング周波数	分析レンジの2.56倍の周波数および外部サンプルクロック
周波数分解能	25、50、100、200、400、800、1600ライン
オーバラップ処理	Max、50％、0％
ウインドウ関数	レクタンギュラ、ハニング、フラットトップ、フォース、指数、ユーザー定義
リアルタイム分析	32kHz/2ch
平均化モード	時間領域：加算平均、指数化平均周波数領域：加算平均、指数化平均、ピークホールド、減算平均、スイープ平均、フーリエ平均振幅領域：加算平均
平均化回数	1～65535回（任意回数設定可能）
平均時間	1～999秒（1秒毎）
平均化機能	ADオーバキャンセル、ダブルハンマキャンセル機能平均化許可選択機能（ADD1）
FFT演算	32ビット浮動小数点

■　表示部

ディスプレイ	9.4インチTFTカラー液晶ディスプレイ（CF-5220） 9.4インチELディスプレイ（CF-5210）
分解能	640×480ドット

■　メモリー機能

レコードメモリー	512Kワード×2ch
ブロックメモリー	200ブロック（4Kバイト／ブロック）
パネルコンディションメモリー	10種類
オートシーケンスメモリー	7種類
3.5インチFDD	1基（MS-DOSフォーマット、NEC、IBM互換）テキストファイル、HP-GLフォーマットファイル作成可 CF-350Z/360Z、CF-900シリーズのデータディスク読み取り可

■　出力部

データバス	GPIBインタフェース
コピーインタフェース	セントロニクス準拠／GPIB
デバイス	HP-GLコマンド対応プロッタ、PC-PR101/201（NEC社製）、ESC/P対応プリンタ
推奨カラープリンタ	DESKJET（HP社）、MACHJET（EPSON社）
キーボードインタフェース	シリアルI/F
ビデオ出力	VGA出力
信号出力^＊	サイン、インパルス、スウェプトサイン、疑似ランダム、ランダム、周期ランダム、ピンクノイズ、リニア／ログサインスィープ、任意波形
内蔵プリンタ^＊	サーマルラインドット方式、紙幅112mm

■　一般使用と価格

電　源	AC90～264V（47～440Hz）、DC10.5V～30V^＊
消費電力	150VA以下
使用温度範囲	0～＋40℃
保存温度範囲	－10℃～＋60℃
外形寸法	420（W）×200（H）×300（D）mm
質　量	約11kg
価格	CF-5210：（税込） CF-5220：（税込）
＊オプション

オプション

ハードウェアオプション

型　名	品　名	備　考	価　格
CF-0510	加算アンプ	系の伝達特性、サーボ特性計測に使用する加算アンプ。アイソレーションアンプとしても使用できます。	（税込）
CF-0512	フィルタエンベロープコンバータ	FFTアナライザの前処理機能として、別置きユニットにて、フィルタ・エンベロープ処理を実行。回転機の診断に便利です。	（税込）
CF-0580	内蔵プリンタ	サーマルラインドット方式、紙幅112mm	（税込）
CF-0581	CMOSメモリー	電源OFF状態でもデータ保持可能なバックアップCMOS増設メモリー（メモリー容量：1M）	（税込）
CF-0583	信号出力	サイン・スウェプト・サイン・インパルス・ランダム・リニア/ログサインスイープ等の信号出力機能を内蔵。	（税込）
CF-0584A	ディジタル入出力	ディジタル入出力＋信号出力（CF-0584A：ディジタルオーディオ用、 CF-0584P：パラレル入出力用）	（税込）
CF-0107	変換アダプタ	マイクロドット、 2mA供給、 NP-600/3000シリーズ加速度検出器用	（税込）
CF-0108	変換アダプタ	マイクロドット、 0.56mA供給、 NP-500シリーズ加速度検出器用	（税込）
CF-0109	変換アダプタ	R04-C02（BNC）、 GK-3100インパルスハンマ入力用	（税込）
CC-0021	キャリングケース	運搬・保管用ハードキャリングケース。本体＋ケーブル＋センサ類を収納可能。	（税込）

ソフトウェアオプション

型　名	品　名	備　考	価　格
CF-0551	ウィグナー分布解析ソフト	FFT解析では難しかった、短時間で収束する非定常信号（過渡現象）の解析に有効です。周波数分布と振幅の時間変化を3つのパラメータで表示します。	（税込）
CF-0552	音響インテンシティ解析ソフト	MI-6410音響インテンシティプローブと組み合わせることで、音源探査、音場解析、音響パワーレベルの測定が可能です。	（税込）
CF-0553	損失係数計算ソフト	材料の制振性等の試験に使用される損失係数等を計算するソフトウェアです。	（税込）
CF-0582A	トラッキング分析ソフト	回転機器の動特性を高精度に求めるためには、回転に同期させたトラッキング解析が必要です。30msの高速トラッキング演算により回転変化の早い現象や鋭い共振現象にも高速追従します。	（税込）
CF-0585A	リアルタイムオクターブ分析機能	1/1、 1/3オクターブのレベルをリアルタイムに表示。解析レンジは1/3octで20kHz、 1/1octで16kHzとワイドレンジ。 2chのため2データを同時測定し、データ間の比較も可能です。また、ラウドネス、シャープネス演算機能も内蔵。	（税込）
CF-0586	1/Nオクターブ分析機能	CF-0585Aと組み合わせて使用し、 1/6、 1/12、 1/24オクターブ分析を可能とします。	（税込）

Revised: 2006/09/19

● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。

ご購入をご検討いただく場合には最寄りの弊社営業所或いは弊社代理店にご確認下さい。
