小野測器-音響計測関連機器

マイクロホン

1/2インチ計測用マイクロホン

MI-1235
1/2インチ計測用マイクロホン

MI-1433
1/2インチ計測用マイクロホン

MI-1211
1/2インチ計測用マイクロホン

特長

環境騒音や建築音響の計測・解析、また電子機器や機械装置の放射音圧計測・解析用途に最適です。

10Hz ～ 20kHz までの周波数帯域を持ち IEC 61094-4 Type WS2F に適合した広帯域・高性能マイクロホンです。

特長

環境騒音や建築音響の計測・解析、また電子機器や機械装置の放射音圧計測・解析用途に最適です。

20Hz ～ 8kHz までの周波数帯域を持ち IEC 61094-4 Type WS2F に適合した低価格マイクロホンです。

特長

チタン振動膜をレーザで筐体に直接溶接する新技術を採用することにより、広帯域、高感度、高い温度安定性を実現しています。バイアス方式ですので正極電圧が必要です。

低騒音の測定に最適な高感度マイクロホンです。

仕様（概要）

レスポンスタイプ

音場型

周波数範囲

10 Hz - 20 kHz

バイアス電圧

0 V

感度

-29 dB±3 dB

静電容量

13 pF

最大音圧レベル

143 dB

自己雑音レベル

19 dB（A）以下

仕様（概要）

レスポンスタイプ

音場型

周波数範囲

20 Hz - 8 kHz

バイアス電圧

0 V

感度

-29 dB±3 dB

静電容量

13 pF

最大音圧レベル

143 dB

自己雑音レベル

19 dB（A）以下

仕様（概要）

レスポンスタイプ

音場型

周波数範囲

20 Hz - 14 kHz

偏極電圧

200 V

感度

-20dB±1.5dB

静電容量

12.5 pF±1 pF

最大音圧レベル

132 dB

自己雑音レベル

12dB（A）以下

適合プリアンプ

MI-3111
MI-3310

適合プリアンプ

MI-3111
MI-3310

適合マプリアンプ

MI-3310

↑ 製品の詳細説明は各製品をクリックください

1/２インチマイクロホン用プリアンプ

MI-3111
1/2インチ計測
マイクロホン用
プリアンプ

MI-3310
1/2インチ計測
マイクロホン用
プリアンプ

特長

CCLD（定電流駆動）方式とBNCコネクタの採用により、多数のCCLD 対応のアンプや解析機器、データレコーダ等に直接接続できます。
CE マーキングに適合し EMC 対策が施されておりますので、ノイズが乗りにくくなっております。

特長

10Hz～100kHzの広周波数範囲をカバーします。
バイアス式マイクロホンも使用可能です。なお、直接解析機器に接続できます。
接続ケーブルが別途必要です。

仕様（概要）

周波数帯域

10 Hz - 20 kHz

ゲイン

-2 dB±1 dB　
（1 kHzにて）

入力インピーダンス

約5 GΩ

自己雑音

22.3 μVrms 以下
（FLATにて）

歪率

1 %以下

電源電圧

CCLD（定電流駆動）
0.5～5 mA DC 15～25 V

最大出力電圧

3 Vrms

仕様（概要）

周波数帯域

10 Hz - 100 kHz

ゲイン

-2.4 dB±1 dB
（1 kHzにて）

入力インピーダンス

約5 GΩ

自己雑音

6.3 μVrms 以下
（FLATにて）

歪率

0.5 %以下

電源電圧

±15V

最大出力電圧

7 Vrms

対応マイクロホン

MI-1235
MI-1433
MI-1234*
MI-1432*
MI-1233*
MI-1431*

対応マイクロホン

MI-1211
MI-1235
MI-1433
MI-1234*
MI-1432*
MI-1233*
MI-1431*

*：販売終了

1/４インチ計測用マイクロホン / プリアンプ

指向性マイクロホン

マイクロホンアンプ

MI-1531
1/4インチ計測用
マイクロホン

MI-3140
1/4インチ計測
マイクロホン用
プリアンプ

MI-8100
指向性マイクロホン

AU-2200
TEDS対応
マイクロホン
アンプユニット

SR-2200
2chセンサアンプ

特長

バックエレクトレット方式を採用。
プリアンプからＢＮＣコネクタを使って解析器やデータ収集器と直接に接続が可能です。（2 mA ～ 20 mAタイプの定電流電源をもつ機器であること）

20kHz以上の高周波音測定が可能です。

高音圧まで測定可能。
マイク単体の性能として168dBまで、プリアンプMI-3140との組み合わせで157dBまでの計測が可能です。

特長

狙った音を鋭くキャッチするショットガンタイプの指向性マイクロホンです。
簡易音源探査や異音検出での暗騒音除去に最適です。

特長

バイアス型及びバックエレクトレット型の両マイクロホン方式に対応しています。ローノイズアンプを搭載し、周波数補正フィルター（A、C、FLAT）を掛けることもできます。

特長

定電流駆動アンプのセンサを定電流アンプに対応していない解析器や DAT 等の記録器に入力するための 2ch センサアンプです。電池駆動／AC アダプタ（オプション）の 2 電源方式。積み重ねて固定でき、多チャンネル化に対応

仕様（概要）

レスポンスタイプ

音場型

周波数範囲

20 Hz - 100 kHz

感度

-48 ± 3 dB

静電容量

7 pF（Typical）

最大音圧レベル

157 dB

自己雑音レベル

30 dB（A）以下

仕様（概要）

周波数帯域

10 Hz - 100 kHz

ゲイン

-2.4 dB±1 dB
（1 kHzにて）

入力インピーダンス

約 20 GΩ

自己雑音

6 μVrms 以下
（FLATにて）

歪率

3 %以下

電源電圧

±15V

最大出力電圧

7 Vrms

仕様（概要）

指向性

狭角度指向性

周波数範囲

50 Hz - 20 kHz

感度

-30 dB ± 3 dB

最大音圧レベル

137 dB

自己雑音レベル

26 dB （A）以下

付属品　

防風スクリーン

仕様（概要）

周波数帯域

1 Hz - 100 kHz

マイク感度

-10 ～ 60 dB/Pa

出力レンジ

50 ～ 160 dB/V

自己雑音

-105 dB Vrms 以下（A）ゲイン最大時

入力形式

CCLD タイププリアンプ
200 V バイアスタイププリアンプ

センサ用電源

BNC コネクタ
（CCLD 4mA/24V）
R04R6F コネクタ
（電原電圧 ±15 V、200 V バイアス電圧 ON/OFF切替可能）

CCLD電源

定電流 4 mA ,
電圧 +24 VDC

入力電圧

最大±5 V

出力電圧

最大±5 V

仕様（概要）

周波数帯域

1 Hz - 20 kHz　負荷インピーダンス 100 kΩ 以上

ゲイン

-10　～　60　dB
（10 dB ステップ 8 段切換、±0.2 dB）

入力インピーダンス

1 MΩ ± 0.5％

自己雑音レベル

-105 dBVrms 以下（A）､ -100 dBVrms 以下（C）､ -95 dBVrms 以下（FLAT）

入力遮断周波数

約 0.16 Hz

入力電圧

最大 12.5 dBVrms
（±6 V）

周波数補正特性

A､ C､ FLAT

出力遮断周波数

約 0.2 Hz（負荷インピーダンス 100 kΩ 以上）
約 0.4 HZ（負荷インピーダンス 50 kΩ 以上）

出力電圧

最大 12.6 dBVrms
（±6 V）

適合プリアンプ

MI-3140

対応マイクロホン

MI-1531

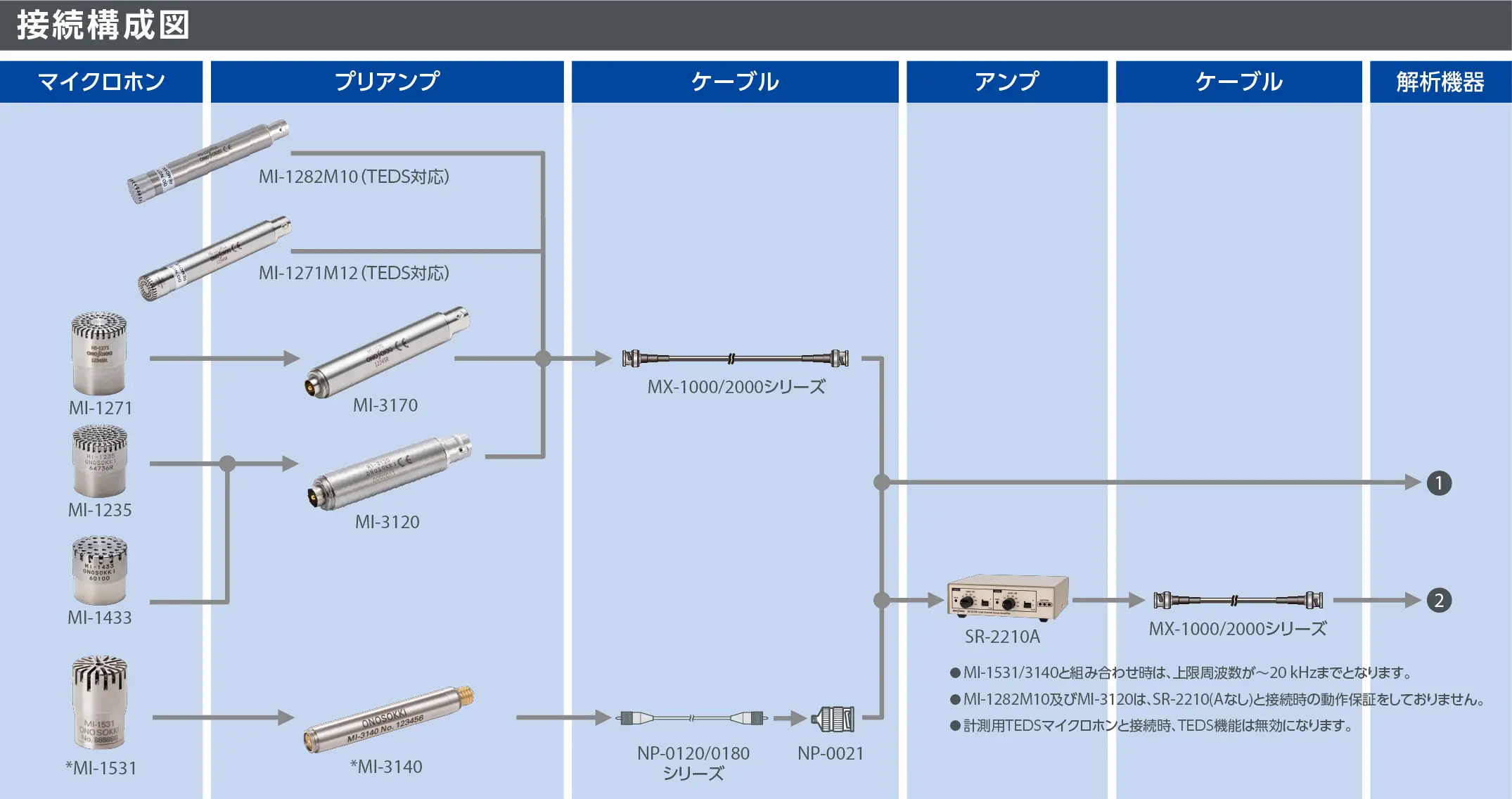

推奨構成

BL-1100 音響振動モニター
BL-1100

適応マイクロホン　プリアンプ　ケーブル

マイクロホン	プリアンプ	ケーブル/ 変換コネクタ	アンプ
MI-1234* MI-1235 MI-1432* MI-1433	MI-3111	MX-100シリーズ	SR-2200 AU-2200
MI-1531	MI-3140	NP-0130 ＋NP-0021	SR-2200 AU-2200
MI-1211	MI-3310	AG-3300シリーズ	AU-2200
MI-1234* MI-1235 MI-1432* MI-1433	ＭＩ-3310	AG-3300シリーズ	AU-2200

↑ 製品の詳細説明は各製品をクリックください

*：販売終了

音響インテンシティプローブ

ラインアップ

MI-6410
音響インテンシティ
プローブ

MI-6420
音響インテンシティ
プローブ

特長

2 組 4 つのマイクロホンを直線上に近接配置し、オクターブペアとして使用することで、40 Hz ～ 10 kHz の広帯域にわたる周波数範囲を一度に（同時に）測定することが出来ます。

特長

4マイクロホンを正四面体の各頂点に配置した独自構造の3次元型インテンシティプローブ。専用ソフトを使用し、4つのマイクロホンの内、任意の2つのマイクロホンペア（6通り）について、各ペア方向の音響インテンシティを求め、最後にX 、Y 、Z 座標方向の成分を計算して、3次元音響インテンシティを求めることが出来ます。

仕様（概要）

プローブ構造

1 軸 4 マイクロホン対面配置

マイクロホン形式

1／4 インチ径バックエレクトレットコンデンサ・マイクロホン

音圧感度

-17 dB ± 3 dB

音圧レベル

最小 32 dB（A）、 40 dB（F）
最大 125 dB（1 kHz、THD 3%）

温度係数

0.1 dB／10℃（TYP）

マイクロホン間ギャップ長

低周波用 50 mm
高周波用 7 mm

測定周波数範囲

低周波用 40 Hz ～ 1 kHz（±1 dB）
高周波用 500 Hz ～ 10 kHz（±2 dB）

マイクロホン間ギャップ長

低周波用 50 mm
高周波用 7 mm

測定対象と音響中心の最短距離

約 46 mm

付属品　

接続ケーブル 5 m、収納ケース

仕様（概要）

プローブ構造

4 面体マイクロホン三次元配置

マイクロホン形式

1／4 インチ径バックエレクトレットコンデンサ・マイクロホン

音圧感度

-17 dB ± 3 dB

音圧レベル

最小 32 dB（A）、 40 dB（F）
最大 125 dB (1 kHz、THD 3%)

温度係数

0.1 dB／10℃（TYP）

マイクロホン間ギャップ長

低周波用 60 mm
高周波用 20 mm

測定周波数範囲

低周波用 40 Hz ～ 1.2 kHz（-1 ± 1 dB）
高周波用 120 Hz ～ 3.6 kHz（-1 ± 1 dB）
～ 5 kHz（-2 ± 1 dB）

マイクロホン間ギャップ長

低周波用 60 mm
高周波用 20 mm

測定対象と音響中心の最短距離

低周波用約 40 mm
高周波用約 14 mm

付属品　

接続ケーブル 5 m、アダプタ（60 mm 用、 20 mm 用）、収納ケース

適合マイクロホンアンプ

CF-0610 4ch マイクロホンアンプ

適合マイクロホンアンプ

CF-0610 4ch マイクロホンアンプ

適合校正器

MI-0600 音圧位相校正器

適合校正器

MI-0620 音圧位相校正器

↑ 製品の詳細説明は各製品をクリックください

　マイクロホントラバース装置

騒音計

騒音計機能・用途・分類一覧　
（ここをクリック）（2ページ）

（拡大、縮小、ドラッグ、印刷可能
印刷ボタン位置図
※印刷時は上記ボタンをクリック後、詳細設定を開き
レイアウト、紙の向きを横向きに設定してください。）

騒音計

LA-3260
高機能積分型
普通騒音計

LA-3560
高機能積分型＜広帯域＞
精密騒音計

LA-3570
高機能積分型＜高感度＞
精密騒音計

仕様（概要）

適合規格

計量法　普通騒音計
JIS C 1509-1：2005 クラス 2
IEC 61672-1：2002 Class 2

計量法型式承認番号

第SLS121号

マイクロホン

MI-1433
1/2インチエレクトレット

リニアリティレンジ

ノーマルレンジ：80 dB
ワイドレンジ：110 dB

測定周波数範囲

10 Hz ～ 8 kHz（計量法）

測定レベル範囲

A：26 ～ 140 dB
C：30 ～ 140 dB
Z：36 ～ 140 dB

周波数重み特性

A，C，Z 特性

レベルレンジ

７レンジ
30～130 dB/60～130 dB/50～120 dB/40～110 dB/ 30～100 dB/20～90 dB/10～80 dB

時間重み

F（速い）、 S（遅い）、 I（インパルス）、 10 ms

測定項目

L_p、 L_eq、 L_E、 L_peak、 L_max、 L_min、
L_N（L_H1、 L₅、 L₁₀、 L₅₀、 L₉₀、
L₉₅、 L_LO、 L_AV、任意の2個のL_N値）

サンプリング周期

15.6 μs（L_p、L_eq、L_E、L_peak、L_max、L_min)
100 ms（L_N）

測定時間

手動（0）、任意設定　0.1 ～ 199 hour 59 min 59.9 sec まで　分解能：0.1 sec

デュアルモード機能

標準装備（周波数重み 3 条件 × 時間重み 4 条件より 2 種類の同時計測）

クワッドモード機能

標準装備（周波数重み 3 条件 × 時間重み 4 条件より 4 種類の同時計測）

校正

内部発信器による電気的校正（1 kHz 正弦波）／ノーマルレンジ：フルスケールの -6 dB（ワイドレンジ時フルスケールの -16 dB）

推奨音響校正器

SC-3120 精密音響校正器

メモリー機能

SD/SDHC カード内に保存（SDHC カード　32 GB まで使用可能）

パネルコンディションメモリー

Panel Condition（SD/SDHC）　パワーオフメモリー

バックアップ機能

内蔵メモリーに測定コンディシィを保存

ＡＣ出力

A／C／Z のいずれかを画面（Main）に連動して出力、更新間隔：15.6 μs

AC／DC 出力

DC、AC-Z、Through の切替

RS-232C

標準装備、転送速度：9600、115200 bps

USB

標準装備　Ver.1.1：USB ストレージクラス対応

他インタフェース

SD/SDHC メモリーカード
（SDHC カード　32 GB まで使用可能）

仕様（概要）

適合規格

計量法　精密騒音計
JIS C 1509-1：2005 クラス 1
IEC 61672-1：2002 Class 1

計量法型式承認番号

第SLF121号

マイクロホン

MI-1235
1/2インチエレクトレット

リニアリティレンジ

ノーマルレンジ：80 dB
ワイドレンジ：110 dB

測定周波数範囲

10 Hz ～ 20 kHz（計量法）

測定レベル範囲

A：27 ～ 140 dB
C：32 ～ 140 dB
Z：38 ～ 140 dB

周波数重み特性

A，C，Z 特性

レベルレンジ

７レンジ
30～130 dB/60～130 dB/50～120 dB/40～110 dB/ 30～100 dB/20～90 dB/10～80 dB

時間重み

F（速い）、 S（遅い）、 I（インパルス）、 10 ms

測定項目

L_p、 L_eq、 L_E、 L_peak、 L_max、 L_min、
L_N（L_H1、 L₅、 L₁₀、 L₅₀、 L₉₀、
L₉₅、 L_LO、 L_AV、任意の2個のL_N値）

サンプリング周期

15.6 μs（L_p、L_eq、L_E、L_peak、L_max、L_min）
100 ms（L_N）

測定時間

手動（0）、任意設定　0.1 ～ 199 hour 59 min 59.9 sec まで　分解能：0.1 sec

デュアルモード機能

標準装備（周波数重み 3 条件 × 時間重み 4 条件より 2 種類の同時計測）

クワッドモード機能

標準装備（周波数重み 3 条件 × 時間重み 4 条件より 4 種類の同時計測）

校正

内部発信器による電気的校正（1 kHz 正弦波）／ノーマルレンジ：フルスケールの -6 dB（ワイドレンジ時フルスケールの -16 dB）

推奨音響校正器

SC-3120 精密音響校正器

メモリー機能

SD/SDHC カード内に保存（SDHC カード　32 GB まで使用可能）

パネルコンディションメモリー

Panel Condition（SD/SDHC）　パワーオフメモリー

バックアップ機能

内蔵メモリーに測定コンディシィを保存

ＡＣ出力

A／C／Z のいずれかを画面（Main）に連動して出力、更新間隔：15.6 μs

AC／DC 出力

DC、AC-Z、Through の切替

RS-232C

標準装備、転送速度：9600、115200 bps

USB

標準装備　Ver.1.1：USB ストレージクラス対応

他インタフェース

SD/SDHC メモリーカード
（SDHC カード　32 GB まで使用可能）

仕様（概要）

適合規格

計量法　精密騒音計
JIS C 1509-1：2005 クラス 1
IEC 61672-1：2002 Class 1

計量法型式承認番号

第SLF122号

マイクロホン

MI-1211
1/2インチバイアス

リニアリティレンジ

ノーマルレンジ：80 dB
ワイドレンジ：110 dB

測定周波数範囲

10 Hz ～ 15 kHz（計量法）

測定レベル範囲

A：22 ～ 130 dB
C：28 ～ 130 dB
Z：36 ～ 130 dB

周波数重み特性

A，C，Z 特性

レベルレンジ

７レンジ
20～120 dB/50～120 dB/40～110 dB/ 30～100 dB/20～90 dB/10～80 dB/0～70 dB

時間重み

F（速い）、 S（遅い）、 I（インパルス）、 10 ms

測定項目

L_p、 L_eq、 L_E、 L_peak、 L_max、 L_min、
L_N（L_H1、 L₅、 L₁₀、 L₅₀、 L₉₀、
L₉₅、 L_LO、 L_AV、任意の2個のL_N値）

サンプリング周期

15.6 μs（L_p、L_eq、L_E、L_peak、L_max、L_min）
100 ms（L_N）

測定時間

手動（0）、任意設定　0.1 ～ 199 hour 59 min 59.9 sec まで　分解能：0.1 sec

デュアルモード機能

標準装備（周波数重み 3 条件 × 時間重み 4 条件より 2 種類の同時計測）

クワッドモード機能

標準装備（周波数重み 3 条件 × 時間重み 4 条件より 4 種類の同時計測）

校正

内部発信器による電気的校正（1 kHz 正弦波）／ノーマルレンジ：フルスケールの -6 dB（ワイドレンジ時フルスケールの -16 dB）

推奨音響校正器

SC-3120 精密音響校正器

メモリー機能

SD/SDHC カード内に保存（SDHC カード　32 GB まで使用可能）

パネルコンディションメモリー

Panel Condition（SD/SDHC）　パワーオフメモリー

バックアップ機能

内蔵メモリーに測定コンディシィを保存

ＡＣ出力

A／C／Z のいずれかを画面（Main）に連動して出力、更新間隔：15.6 μs

AC／DC 出力

DC、AC-Z、Through の切替

RS-232C

標準装備、転送速度：9600、115200 bps

USB

標準装備　Ver.1.1：USB ストレージクラス対応

他インタフェース

SD/SDHC メモリーカード
（SDHC カード　32 GB まで使用可能）

↑ 製品の詳細説明は各製品をクリックください

騒音計

LA-1410
積分平均（Class2）
普通騒音計

LA-1440
積分平均（Class2）
普通騒音計

LA-4440
積分平均（Class1）
精密騒音計

特長

● 機械騒音レベルや製品検査向けサウンドレベルメータ Class 2（普通騒音計）
● 低価格・ハイコストパフォーマンス機種

特長

● 作業環境、環境騒音計測向けサウンドレベルメータ Class 2（普通騒音計）
● タイマーやトリガーによる自動測定機能搭載
● 保存間隔 1ms からのレベルトレンド収録が可能（Lpレコード機能）
● USB と RS-232C インタフェース搭載

特長

● 騒音分析、製品検査向けサウンドレベルメータ Class 1（精密騒音計）
● 速いレベル変動音に対応した 10ms、IMPULSE の時間重み特性搭載
● 保存間隔 1ms からのレベルトレンド収録が可能（Lpレコード機能）
● USB と RS-232C インタフェース搭載

仕様（概要）

適合規格

計量法　普通騒音計
JIS C 1509-1：2005 Class 2
IEC 61672-1：2002 Class 2

計量法型式承認番号

第SLS081号

マイクロホン

1/2インチバックエレクトレット
コンデンサマイクロホン MI-1432
公称感度レベル:-29dB

プリアンプ

マイクロホン用プリアンプ MI-3111

リニアリティレンジ

100 dB

測定周波数範囲

20 Hz ～ 8 kHz（計量法）
10 Hz ～ 8 kHz（JIS、IEC）

測定レベル範囲

A特性： 26 dB ～ 130 dB （計量法）
A特性： 26 dB ～ 137 dB（JIS、IEC）
C特性： 31 dB ～ 137 dB（JIS、IEC）
Z特性： 36 dB ～ 137 dB（JIS、IEC）

周波数重み特性

A，C，Z

自己雑音

A特性： 20 dB 以下、
C特性： 25 dB 以下、
Z特性： 30 dB 以下

レベルレンジ

20～90 dB、30～90 dB、40～100 dB、
50～110 dB、60～120 dB、70～130 dB、
40～120 dB

時間重み

FAST、SLOW

測定項目

Lp 、Leq 、LE 、Lmax、Lmin、Lpk、 LＮ（LHI、L5、L10、L50、L90、L95、LLO、LAV）

レベルトレンド

Ｌp、各種演算値

サンプリング周期

31.25 μs （LN 以外） 100ms (LN)

測定時間

手動、任意設定（199h59m59s max）

スタートモード

手動のみ

校正

内部校正信号による電気的校正（1kHz正弦波）、外部音響校正器による校正

推奨音響校正器

SC-3100A 精密音響校正器

マニュアルメモリー機能

全演算値：100 データ組

計測条件記憶機能

コンディションメモリー（9個）

レジューム機能

電源起動時の設定を、前回終了時、工場出荷時、指定したコンディションメモリー番号のいずれかに設定可能

ＡＣ出力

バーインジケータ上限値にて：0.707 Vrms/F.S（ノーマルレンジ）/2.238 Vrms/F.S（ワイドレンジ）、負荷抵抗 10 kΩ 以上 ※周波数重み付けは、設定連動と Z 特性固定より選択可能

ＤＣ出力

バーインジケータ上限値にて：2.5 V/F/S 10 dB あたりの電圧変化量： 0.25 V、負荷抵抗 10 kΩ 以上

仕様（概要）

適合規格

計量法　普通騒音計
JIS C 1509-1：2005 Class 2
IEC 61672-1：2002 Class 2

計量法型式承認番号

第SLS081号

マイクロホン

1/2インチバックエレクトレット
コンデンサマイクロホン MI-1432
公称感度レベル:-29dB

プリアンプ

マイクロホン用プリアンプ MI-3111

リニアリティレンジ

100 dB

測定周波数範囲

20 Hz ～ 8 kHz（計量法）
10 Hz ～ 8 kHz（JIS、IEC）

測定レベル範囲

A特性： 26 dB ～ 130 dB （計量法）
A特性： 26 dB ～ 137 dB（JIS、IEC）
C特性： 31 dB ～ 137 dB（JIS、IEC）
Z特性： 36 dB ～ 137 dB（JIS、IEC）

周波数重み特性

A，C，Z

自己雑音

A特性： 20 dB 以下、
C特性： 25 dB 以下、
Z特性： 30 dB 以下

レベルレンジ

20～90 dB、30～90 dB、40～100 dB、
50～110 dB、60～120 dB、70～130 dB、
40～120 dB

時間重み

FAST、SLOW

測定項目

Lp 、Leq 、LE 、Lmax、Lmin、Lpk、 LＮ（LHI、L5、L10、L50、L90、L95、LLO、LAV）

レベルトレンド

Ｌp、各種演算値（オートメモリーリコールでの表示値の読み取り可能）

サンプリング周期

31.25 μs（LN 以外） 100ms（LN）

測定時間

手動、任意設定（199h59m59s max）

全測定時間

任意設定（199h59m59s max）

スタートモード

手動、タイマー（時刻設定、1秒単位）、トリガー（トリガー検出後、任意の時間（0～10s, 1s 単位）経過後にスタート可能（トリガーディレイ機能））

校正

内部校正信号による電気的校正（1kHz正弦波）、外部音響校正器による校正

推奨音響校正器

SC-3100A 精密音響校正器

マニュアルメモリー機能

全演算値：100 データ組

オートメモリー機能

Lp または Leq：1000データ×200ブロック、全演算値：100データ組×200ブロック

Lpレコードメモリー機能

時間重み付きサウンドレベル（Lp）を指定時間間隔で保存（1000データ×200ブロック）保存間隔（1 ms、2 ms、5 ms、10 ms）

計測条件記憶機能

コンディションメモリー（9個）

レジューム機能

電源起動時の設定を、前回終了時、工場出荷時、指定したコンディションメモリー番号のいずれかに設定可能

ＡＣ出力

ＤＣ出力

バーインジケータ上限値にて：2.5 V/F/S 10 dB あたりの電圧変化量： 0.25 V、負荷抵抗 10 kΩ 以上

RS-232C

本体の制御およびデータ出力、プリンタ（DPU-414）への出力転送速度：9,600/115,200 bps

USB

本体の制御およびデータ出力、プリンタ（BL-112U）への出力 USB2.0 FULL SPEED（仮想COMポート接続）

仕様（概要）

適合規格

計量法　精密騒音計
JIS C 1509-1：2005 Class 1
IEC 61672-1：2002 Class 1

計量法型式承認番号

第SLF081号

マイクロホン

1/2インチバックエレクトレット
コンデンサマイクロホン MI-1234
公称感度レベル:-29dB

プリアンプ

マイクロホン用プリアンプ MI-3111

リニアリティレンジ

100 dB

測定周波数範囲

20 Hz ～ 12.5 kHz（計量法）
10 Hz ～ 20 kHz（JIS、IEC）

測定レベル範囲

A特性： 27 dB ～ 130 dB （計量法）
A特性： 27 dB ～ 137 dB（JIS、IEC）
C特性： 30 dB ～ 137 dB（JIS、IEC）
Z特性： 35 dB ～ 137 dB（JIS、IEC）

周波数重み特性

A，C，Z

自己雑音

A特性： 19 dB 以下、
C特性： 22 dB 以下、
Z特性： 27 dB 以下

レベルレンジ

20～90 dB、30～90 dB、40～100 dB、
50～110 dB、60～120 dB、70～130 dB、
40～120 dB

時間重み

FAST、SLOW、IMPULSE、10 ms

測定項目

Lp 、Leq 、LE 、Lmax、Lmin、Lpk、 LＮ（LHI、L5、L10、L50、L90、L95、LLO、LAV）

レベルトレンド

Ｌp、各種演算値（オートメモリーリコールでの表示値の読み取り可能）

サンプリング周期

20.8 μs（LN 以外） 100ms（LN）

測定時間

手動、任意設定（199h59m59s max）

全測定時間

任意設定（199h59m59s max）

スタートモード

校正

内部校正信号による電気的校正（1kHz正弦波）、外部音響校正器による校正

推奨音響校正器

SC-3100A 精密音響校正器

マニュアルメモリー機能

全演算値：100 データ組

オートメモリー機能

Lp または Leq：1000データ×200ブロック、全演算値：100データ組×200ブロック

Lpレコードメモリー機能

時間重み付きサウンドレベル（Lp）を指定時間間隔で保存（1000データ×200ブロック）保存間隔（1 ms、2 ms、5 ms、10 ms）

計測条件記憶機能

コンディションメモリー（9個）

レジューム機能

電源起動時の設定を、前回終了時、工場出荷時、指定したコンディションメモリー番号のいずれかに設定可能

ＡＣ出力

ＤＣ出力

バーインジケータ上限値にて：2.5 V/F/S 10 dB あたりの電圧変化量： 0.25 V、負荷抵抗 10 kΩ 以上

RS-232C

本体の制御およびデータ出力、プリンタ（DPU-414）への出力転送速度：9,600/115,200 bps

USB

本体の制御およびデータ出力、プリンタ（BL-112U）への出力 USB2.0 FULL SPEED（仮想COMポート接続）

↑ 製品の詳細説明は各製品をクリックください

騒音計

LA-2560
高機能積分型
普通騒音計

LA-5560
高機能積分型＜広帯域＞
精密騒音計

LA-5570
高機能積分型＜高感度＞
精密騒音計

仕様（概要）

適合規格

計量法　普通騒音計
JIS C 1502：1990
IEC 60651：1979 Type2
IEC 60804：2000 Type2
ANSI S1.4-1983 &
Amendment S1.4A-1985 Type2
ANSI S1.43-1997 Type2

計量法型式承認番号

第SLS051号

マイクロホン

MI-1431
1/2インチ　エレクトレット

リニアリティレンジ

ノーマルレンジ：75 dB
ワイドレンジ：100 dB

測定周波数範囲

20 Hz ～ 8 kHz（計量法）

測定レベル範囲

26～130 dB（計量法）
26～130 dB（A）（JIS）
30～130 dB（C）（JIS）
36～130 dB（F）（JIS）
25～130 dB（A）（IEC）
29～130 dB（C）（IEC）
35～130 dB（F）（IEC）

周波数重み特性

A，C，FLAT

レベルレンジ

10 dB ステップ×６段　/ ワイドレンジ×２段

時間重み

FAST（125 ms）, SLOW（1 s）,
IMPULSE（立上がり35 ms,立下がり 1.5 s）

測定項目

Lp ，TACTMAX，Leq ，LE ，PEAK，MAX，MIN， LＮ（LHI ，L5 ，L10，L50 ，L90 ，L95 ，LLO ，LAV ，任意のLＮデータ（２つ））

サンプリング周期

15.6 μs （Leq，LAE，PEAK，MAX，MIN）
100 ms（LN）

測定時間

任意設定（HH:MM:SS.S）　0.1 s ～ 199 h 59 m 59.9 s まで 0.１秒刻み

デュアルモード機能

標準装備　（周波数補正２条件×時定数３条件の同時計測）

校正

内部発信機による電気的校正（ 1 kHz正弦波） / ノーマルレンジ：フルスケールの -6 dB（ワイドレンジ時フルスケールの -16 dB）

推奨音響校正器

SC-3100A 精密音響校正器

メモリー機能

OFF,AUTO（６種）,MAN,RECORD,
＊SDメモリーカード内に保存

パネルコンディションメモリー

パワーオフメモリー

バックアップ機能

内蔵時計を約20日間バッテリーバックアップ（電池もしくはACアダプタ装着時は内部電池に自動充電）

ＡＣ出力

フルスケール：0.707 Vrms （ノーマルレンジ）/ 2.234 Vrms（ワイドレンジ）負荷抵抗10 kΩ以上リニアリティレンジ: 80 dB（ノーマルレンジ）/ 90 dB（ワイドレンジ）

ＤＣ出力

フルスケール：2.5 V スケールファクタ:0.5 V/ 10 dB（ノーマルレンジ） / 0.25 V / 10 dB（ワイドレンジ）負荷抵抗10 kΩ以上

RS-232C

標準装備、転送速度：9600,115200 bps

USB

標準装備 USB（Ver.1.1）: USBストレージクラス対応

他インタフェース

SDカード（1 GBまで）
＊弊社推奨SDカード使用時

仕様（概要）

適合規格

計量法　精密騒音計
JIS C 1505：1988
IEC 60651：1979 Type1
IEC 60804：2000 Type1
ANSI S1.4-1983 &
Amendment S1.4A-1985 Type1
ANSI S1.43-1997 Type1

計量法型式承認番号

第SLF051号

マイクロホン

MI-1233
1/2インチエレクトレット

リニアリティレンジ

ノーマルレンジ：75 dB
ワイドレンジ：100 dB

測定周波数範囲

20 Hz ～ 12.5 kHz（計量法）

測定レベル範囲

28～130 dB （計量法）
28～130 dB（A）（JIS）
32～130 dB（C）（JIS）
38～130 dB（F）（JIS）
25～130 dB（A）（IEC）
29～130 dB（C）（IEC）
35～130 dB（F）（IEC）

周波数重み特性

A，C，FLAT

レベルレンジ

10 dB ステップ×６段　/ ワイドレンジ×２段

時間重み

FAST（125 ms）, SLOW（1 s）,
IMPULSE（立上がり35 ms,立下がり 1.5 s）

測定項目

Lp ，TACTMAX，Leq ，LE ，PEAK，MAX，MIN， LＮ（LHI ，L5 ，L10，L50 ，L90 ，L95 ，LLO ，LAV ，任意のLＮデータ（２つ））

サンプリング周期

15.6 μs （Leq，LAE，PEAK，MAX，MIN）
100 ms（LN）

測定時間

任意設定（HH:MM:SS.S）　0.1 s ～ 199 h 59 m 59.9 s まで 0.１秒刻み

デュアルモード機能

標準装備　（周波数補正２条件×時定数３条件の同時計測）

校正

内部発信機による電気的校正（1 kHz正弦波） / ノーマルレンジ：フルスケールの -6 dB（ワイドレンジ時フルスケールの -16 dB）

推奨音響校正器

SC-3100A 精密音響校正器

メモリー機能

OFF,AUTO（６種）,MAN,RECORD,
＊SDメモリーカード内に保存

パネルコンディションメモリー

パワーオフメモリー

バックアップ機能

内蔵時計を約20日間バッテリーバックアップ（電池もしくはACアダプタ装着時は内部電池に自動充電）

ＡＣ出力

フルスケール：0.707 Vrms （ノーマルレンジ） / 2.234 Vrms（ワイドレンジ）負荷抵抗10 kΩ以上リニアリティレンジ: 80 dB（ノーマルレンジ） / 90 dB（ワイドレンジ）

ＤＣ出力

フルスケール：2.5 V スケールファクタ:0.5 V/ 10 dB（ノーマルレンジ） / 0.25 V / 10 dB（ワイドレンジ）負荷抵抗10 kΩ以上

RS-232C

標準装備、転送速度：9600,115200 bps

USB

標準装備 USB（Ver.1.1）: USBストレージクラス対応

他インタフェース

SDカード（1 GBまで）
＊弊社推奨SDカード使用時

仕様（概要）

適合規格

計量法　精密騒音計
JIS C 1505：1988
IEC 60651：1979 Type1
IEC 60804：2000 Type1
ANSI S1.4-1983 &
Amendment S1.4A-1985 Type1
ANSI S1.43-1997 Type1

計量法型式承認番号

第SLF052号

マイクロホン

MI-1211
1/2インチバイアス

リニアリティレンジ

ノーマルレンジ：75 dB
ワイドレンジ：100 dB

測定周波数範囲

20 Hz ～ 12.5 kHz（計量法）

測定レベル範囲

22～120 dB（計量法）
22～120 dB（A）（JIS）
28～120 dB（C）（JIS）
36～120 dB（F）（JIS）
19～120 dB（A）（IEC）
25～120 dB（C）（IEC）
33～120 dB（F）（IEC）

周波数重み特性

A，C，FLAT

レベルレンジ

10 dB ステップ×６段　/ ワイドレンジ×２段>

時間重み

FAST（125 ms）, SLOW（1 s）,
IMPULSE（立上がり35 ms,立下がり 1.5 s）

測定項目

Lp ，TACTMAX，Leq ，LE ，PEAK，MAX，MIN， LＮ（LHI ，L5 ，L10，L50 ，L90 ，L95 ，LLO ，LAV ，任意のLＮデータ（２つ））

サンプリング周期

15.6 μs （Leq，LAE，PEAK，MAX，MIN）
100 ms（LN）

測定時間

任意設定（HH:MM:SS.S）　0.1 s ～ 199 h 59 m 59.9 s まで 0.１秒刻み

デュアルモード機能

標準装備　（周波数補正２条件×時定数３条件の同時計測）

校正

内部発信機による電気的校正（1 kHz正弦波） / ノーマルレンジ：フルスケールの -6 dB（ワイドレンジ時フルスケールの -16 dB）

推奨音響校正器

SC-3100A 精密音響校正器

メモリー機能

OFF,AUTO（６種）,MAN,RECORD,
＊SDメモリーカード内に保存

パネルコンディションメモリー

パワーオフメモリー

バックアップ機能

内蔵時計を約20日間バッテリーバックアップ（電池もしくはACアダプタ装着時は内部電池に自動充電）

ＡＣ出力

フルスケール：0.707 Vrms （ノーマルレンジ） / 2.234 Vrms（ワイドレンジ）負荷抵抗10 kΩ以上リニアリティレンジ: 80 dB（ノーマルレンジ） / 90 dB（ワイドレンジ）

ＤＣ出力

フルスケール：2.5 V スケールファクタ:0.5 V/ 10 dB（ノーマルレンジ） / 0.25 V / 10 dB（ワイドレンジ）負荷抵抗10 kΩ以上

RS-232C

標準装備、転送速度：9600,115200 bps

USB

標準装備 USB（Ver.1.1） : USBストレージクラス対応

他インタフェース

SDカード（1 GBまで）
＊弊社推奨SDカード使用時

↑ 製品の詳細説明は各製品をクリックください

音質評価

音質評価ソフトウェア

OS-2740
音質評価ソフトウェア

OS-2750
変動音解析ソフトウェア

WS-5190
聴感実験ソフトウェア

特長

音質評価パック OS-2740 は、従来の音の周波数分析やオクターブ分析に加え、心理音響パラメータである「ラウドネス」「シャープネス」「ラフネス」「変動強度」「AI」「トーナリティ」の６つの物理量で音を定量化・数値化します。録音したデータを時間軸で比較評価したり、音質パラメータの演算結果を二次処理したりすることで、対象となる音の特長抽出のための新たな独自パラメータを作り出すことが出来ます。製品の音の品質向上や、検査コスト削減、また製品開発期間の短縮等を図ることができます。

特長

変動音解析パック OS-2750 は、音質評価ソフトでの音の高低による「ラウドネス」「シャープネス」「ラフネス」「変動強度」「AI」「トーナリティ」の６つの物理量に加えて、「時間変動」という新概念をプラス、周波数と変動周波数の２軸で、明快に音の素性を表現できます。「変動音解析」は、さまざまな変動スピードの音に対して「網羅的」に解析できるため、領域を選ばず評価が可能です。音の大きさはそれほど大きくないのに「気になる音」など、これまで見えづらかった音質の要素が見えてきます。

特長

WS-5190は聴感実験の準備、実施、集計を効率よく行うためのPCソフトです。
SD（Semantic Differential）法と一対比較法に対応しています。回答者が一人で実験を進められるスタンドアローン型とパソコン同士をネットワークで接続することにより、最大６名まで一斉に実験できるクライアント・サーバ型の両方の使い方ができます。

動作環境

Microsoft Windows XP SP2以降／Vista／7（XP／Vistaは32 bit版のみ、7は64 bit版では32 bitアプリケーションで動作）（.NET Framework 2.0 Service Pack 2／3.5 Service Pack 1がインストールされていること）

CPU

IntelR Pentium R 4 　2 GHz 以上　（Intel R Core TM プロセッサ以上を推奨）

メモリ

1 GB 　以上

ハードディスク

空き容量 1 GB　以上

ディスプレイ

1024 x 768 以上表示可能なもの　（1280 x 1024 以上を推奨）

動作環境

Microsoft Windows 2000、XP

CPU

PentiumR Ⅲ　800MHz　相当以上
