様々な産業分野で活躍する回転機器、こうした回転機器の回転速度を正確に計測し・制御する事は、回転を何らかの駆動出力として使用する上では欠かすことができません。小野測器では、多種多様な回転機器に対して、目的に応じ、現場に適した最適なシステムが構築できるよう、数多くの検出器と表示器、並びに周辺機器を用意しております。

電磁式回転検出器の原理 光電式回転検出器の動作原理について 磁電式回転検出器の動作原理
ハンディタコメーターはこちらへ エンジン回転計はこちらへ

回転検出器

ラインアップ

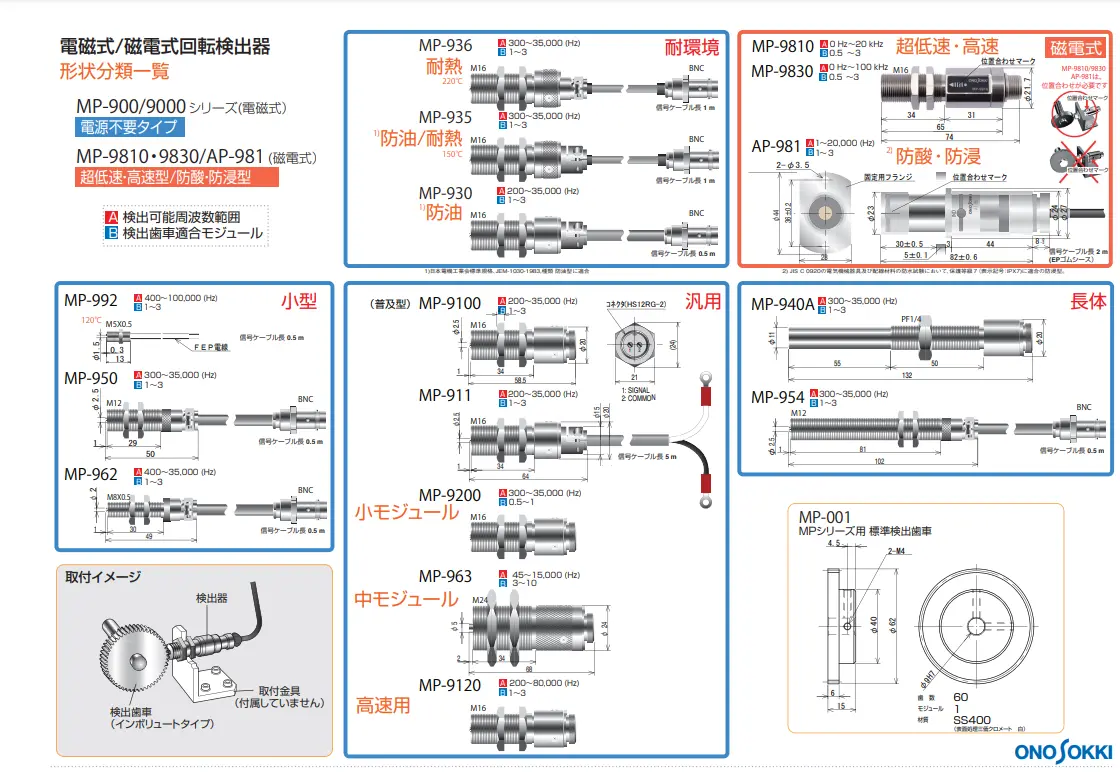

MP-900/900 シリーズ
電磁式 回転検出器
(要検出歯車外付)

詳細はこちら
AP-981:防浸型
MP-981:汎用型

磁電式 回転検出器
(検出歯車外付)
詳細はこちら
MP-9820:高速型
磁電式 回転検出器
(検出歯車外付)
詳細はこちら
LG-9200
光電式 回転検出器
詳細はこちら
LG-930
光電式 回転検出器
詳細はこちら
MP-900/900シリーズ
AP-981/MP-981
LG-9200
MP-200
特長
外付け検出歯車を用いて回転を検出、特殊仕様用途を含め品数豊富
特長

超低速から高速まで
1~20,000 r/min
AP-981は防酸、防浸型
高速型 MP-9820:

1~100,000 r/min

特長
回転対象に反射マークを貼付けて回転検出
検出距離 20-40 mm
特長
回転対象に反射マークを貼付けて回転検出
検出距離 70-200 mm
ケーブル 4.9 m オープン
適合カウンター
TM-3100シリーズ
CT-6700
TM-4000シリーズ
適合カウンター
TM-3100シリーズ
CT-6700
TM-4000シリーズ
適合カウンター
TM-3100シリーズ
CT-6700
TM-4000シリーズ
適合カウンター
TM-3100シリーズ
TM-4000シリーズ

ラインアップ
MP-200
防爆構造 電磁式 回転検出器
詳細はこちら
MP-209
防爆構造 電磁式 回転検出器
詳細はこちら
MP-800 シリーズ
電磁式 回転検出器
詳細はこちら
FG-1300
ファイバーセンサーアンプ
詳細はこちら
MP-200
MP-600/MP-800
MP-800
特長
回転検出歯車を内蔵。回転軸をカップリングで繋ぎ回転を検出
耐圧パッキン方式
防爆構造d
防爆定格2G4
受注生産品
特長
電磁式回転検出器
回転歯車から回転を検出
電線管耐圧ネジ結合方式
防爆構造d
防爆定格2G4

特長
測定回転軸に直結して使用
検出器用電源が不要
低速域を高精度に測定
MP-810 ベースマウント型
MP-830 フランジ型
受注生産品
特長
回転速度、個数、位置、レベル、物体の有無を検出
微小光量変化でも検出
検出距離 最大70 mmまで
適合カウンタ
TM-3100シリーズ
TM-4000シリーズ
適合カウンタ
TM-3100シリーズ
TM-4000シリーズ
適合カウンタ
TM-3100シリーズ
TM-4000シリーズ
適合カウンタ
TM-3100シリーズ
TM-4000シリーズ

回転表示器

ラインアップ
TM-3100 シリーズ
デジタル回転計
一般用 (4機種)
詳細はこちら

TM-4000 シリーズ
デジタル回転計
詳細はこちら

FT-2500
アドバンスト タコメーター
特殊型
詳細はこちら
CT-6700
デジタル回転計
詳細はこちら
TM-3100シリーズ
TM-4000シリーズ
特長
TM-3110 表示のみ
TM-3120 BCD 出力
TM-3130 アナログ出力
TM-3140 コンパレーター出力
高速応答 100 kHz
オプションカードで機能追加が可能
蛍光表示管採用で視認性と操作性を大幅に向上
CE マーキング適合、
耐ノイズ性を向上
DIN 規格対応
特長
従来機種を統合した、高精度・高応答の回転計
TM-4100シリーズ 1ch入力
TM-4200シリーズ 2ch入力
TM-4300シリーズ リバーシブル
カウンター
TM-4400シリーズ 通過時間・
通過速度計
有機EL採用で視認性向上
Ethernet対応(オプション)
接続機器に合わせたカスタマイズが可能
特長
アナログ出力
コンパレーター出力
RS-232C
FFT演算方式
パルス出力
イーサネット通信機能(オプション)
特長
ガソリンエンジン、ディーゼルエンジン、EV・HEVモーター、一般回転体に対応

多種類の検出器を組合せ可能

CAN出力機能(オプション)
電源
AC 100~240 V

オプションカード:
(DC 12 V ~ 24 V ± 5%)
電源
AC 100~240 V
または
DC 12~24 V
電源
AC 100~240 V
(DC 12V/100 mA)
電源
DC 9~28 V  12 VA
ACアダプタ(AC100-240 V 36 VA以下)
両側ヒューズ付きクリップ入力ケーブル(オプション)
適合センサー
MPシリーズ
SP-405ZA
LGシリーズ
RPシリーズ
適合センサー
MPシリーズ
SP-405ZA
LGシリーズ
RPシリーズ
適合センサー
FT-0501(漏洩磁束用)
IP-3000A/IP-3100
VP-202/1220
OM-1200/1500
定電流駆動センサー、
各種マイクロホン、
各種加速度検出器、他

ハンディ回転計

ラインアップ
HT-3200
接触式
デジタルハンディタコメーター
詳細はこちら
HT-4200
非接触式
デジタルハンディタコメーター
詳細はこちら
HT-5500
接触・非接触両用
デジタルハンディタコメーター
詳細はこちら
HR-6800
非接触式 高速タイプ
デジタルハンディタコメーター
詳細はこちら
HT-3200 image
HT-4200 image
HT-5500 image

検出センサ部
(MP-5350)は別売
測定範囲
Low レンジ :
0.5 ~ 2000.0 r/min、
High レンジ:
5 ~ 10000 r/min
測定範囲
4 ~ 6,250 r/min

30 ~ 50,000 r/min
(反射マークの数による)
測定範囲
Low レンジ :
6.0 ~ 600.0 r/min、
High レンジ:
6 ~ 99999 r/min
測定範囲
Aタイプ :
Hi- 10,000 ~ 999,990 r/min、
Lo-100 ~ 50,000 r/min
Bタイプ :
200,000 ~ 999,990 r/min
付属品
KS-300 回転接触子 x 2
KS-200 周速リング x 1
単 4 型乾電池 x 3
取扱説明書 x 1
付属品
反射マーク 1シート (12mm角25枚)
単 4 型乾電池 x 3
取扱説明書 x 1
付属品
HT-0502 接触式アダプタ x 1
KS-300 回転接触子 x 1
KS-200 周速リング x 1
反射マーク 1 シート (12mm 角 25 枚)
単 4 形乾電池 × 4
キャリングケース x 1
取扱説明書 x 1
付属品
単 4 形乾電池 (1.5V)× 4
キャリングケース x 1
MI-0301 三脚取付け用アダプタ x 1
取扱説明書 x 1

ラインアップ
HT-6200
外部センサー 入力タイプ
詳細はこちら
FT-7200
ハンディ FFT回転計
詳細はこちら
HT-6200
FT-7200
測定範囲
1 ~ 1666.67 Hz (エンジン回転計測) 20000 r/min
3.33 ~ 1666.67 Hz (エンジン回転計測以外) 99999 r/min(P/R)
測定範囲
周波数レンジ
250 Hz 500 Hz 2 kHz

適合センサ
IP-292/296
OM-1200/1500
IP-3000A/IP-3100
VP-1220
MP-900/9000シリーズ
TTL信号出力センサー(BNC)
適合センサ
エンジン
モーター
回転
VP-202/1220
IP-292/296
OM-1200/1500
IP-3000A/IP-3100
FT-0810
振動 NP-2000/3000シリーズ
VP-202/1220
MI-1432+MI-3111

関連周辺機器

ロータリエンコーダー FVコンバーター
RP-432Z
ロータリエンコーダー
汎用小型
詳細はこちら
SP-405ZA
ロータリエンコーダー
超小型
詳細はこちら
FV-1500
FVコンバーター
高速応答型
詳細はこちら
RP-432Z
SP-405ZA
FV-1400
特長
軸径φ6 外形φ70、質量300 g  電源 DC5 V/12 V両可
二相方形波+ゼロマーク出力 、最大1024 P/R
特長
軸径φ4 外形φ40、質量100g  超小型軽量、最大600 P/R
特長
広帯域 0.2 Hz~320 kHz
高速応答 1周期+3.5 μs
周波数が瞬時で低くなった場合でも理想に近い出力をする急減速追従機能
適合カウンタ
TM-3100シリーズ
TM-4000シリーズ
適合カウンタ
TM-3100シリーズ
TM-4000シリーズ
適合センサ
MPシリーズ
RPシリーズ

関連製品
PA-150
絶縁型信号増幅器
詳細はこちら
RP-7400
ローラーエンコーダー
ライン速度計 低速・中速用
詳細はこちら

PA-150
RP-721
特長
電気的に悪環境下の電磁式、検出器用増幅器としてご利用できます
検出信号を高い電圧に整え,低いインピーダンスで出力
入力周波数範囲 1 Hz~50 kHz 入力波形 正弦波または方形波
特長
0.1m/minまたは0.01 m/min単位で直読できる信号を出力。0 m/min至近から検出。速長検出器としても使用可能。(200 P/R)
検出速度範囲
0-600 m/min
適合センサー
MP-981/AP-981
LG-9200
RP-7400
適合カウンター
TM-3100シリーズ
TM-4000シリーズ

回転計用 信号ケーブル

回転形用信号ケーブル一覧

その他の製品

エレベーター速度計
EC-2100
エレベーター速度計
詳細はこちら
特長
エレベーター・エスカレーターの調整・保守・点検用に設計された、小型軽量・電池内蔵のハンディタイプ速度計です。従来機種に比べ、計測範囲を 2倍(最大2000 m/min)にアップするとともに、演算時間を 1/10(10 ms)に短縮、高速エレベーターの速度計測・回転計測やエスカレーターの非常停止距離計測 が可能です。
付属品
外部ホールド用信号ケーブル(1.4 m): EC-0922 1組(2本)
キャリングケース :EC-0925 1個
六角レンチ:1本
単三乾電池 :3本
