音響管による２マイクロホン法垂直入射吸音率の測定

	アプリケーション一覧
	音響・振動技術相談

建築物や自動車内など閉ざされた空間では、音の響きを最適にしたり、室内の騒音を低減する為に、吸音性のある材料を壁や天井に利用します。この時、気になる周波数に対して優れた吸音性能を持つ等、適切な吸音率を持つ材料を利用する事が重要です。このような吸音率を測定する一つの手法として、音響管を使用しての、２マイクロホン法垂直入射吸音率があります。

なお、音響管を利用して吸音率を測定する場合には、試料が小さくてすむという特徴がありますが、大きい試料や椅子などの部材の吸音率を測定する場合には、残響室法吸音率測定によって吸音率を求めます。

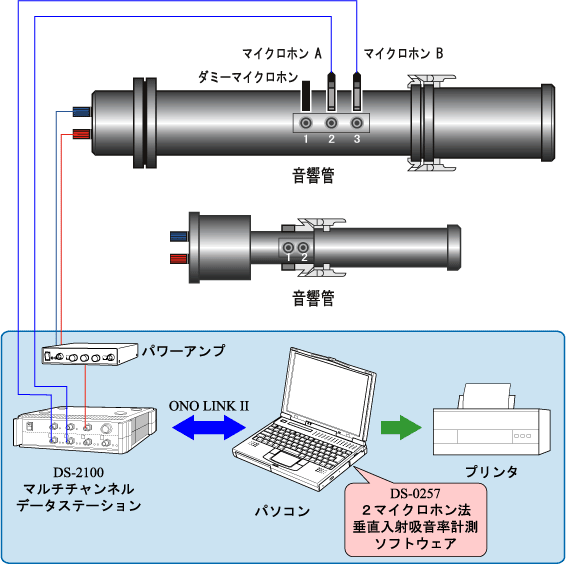

イラスト（音響管による２マイクロホン法垂直入射吸音率の測定）

ある試料に対して、垂直方向から到来する音の吸音率が垂直入射吸音率です。試料に対して垂直に入射する音のエネルギー（右図の「入射」）と、反射しないエネルギー（右図の「吸収」＋「透過」）との比で表されます。ここでは、音を一定の方向より試料に入射させる必要があり、その特別な空間を実現させるのが、音響管です。

音響管端のスピーカより、ランダムノイズやスェプトサインといったある帯域をもった音を管内に放射し、管内に備え付けられた２つのマイクロホン間の伝達関数を測定します。その伝達関数を元に垂直入射吸音率を算出します。また、反射係数, 規準化音響インピーダンス、特性インピーダンス、伝搬定数の算出も可能です。２マイクロホン法は、伝達関数より吸音率を求める為、伝達関数法とも呼ばれます。

垂直入射吸音率αは、次式によって求めます；

γ ：複素音圧反射率

イラスト（試料への入射音と反射、吸収、透過の関係）

イラスト（音響管断面図）

　

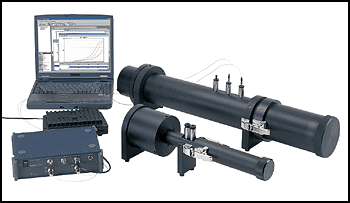

製品写真（音響管とDS-2000）

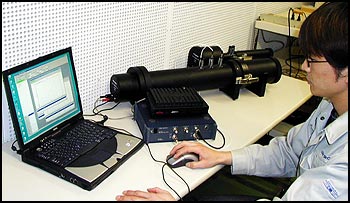

写真（実際の測定風景）

機器構成

	型名	品名	備考
1	DS-2100	マルチチャンネルデータステーション	マルチチャンネル（Max 20 ch）
2	DS-0271A	1ch 信号出力	DS-2100メインユニット内に内蔵
3	DS-0257	2マイクロホン法垂直入射吸音率計測ソフトウェア
4	MI-1531	1/4 インチマイクロホン
5	MI-3140	1/4 インチマイクロホン用プリアンプ
6	SR-4100	音響インピーダンス管
7		パワーアンプ
8		パソコン

対応規格

	ISO 10534-2: 1998 Acoustics-Determination of sound absorption coefficient and impedance in impedance tubes - Part 2 : Transferfunction method
	ASTM E 1050: 1998 Standard Test Method for Impedance and Absorption of Acoustical Materials Using a Tube, Two Microphones, and a Digital Frequency Analysis System

測定データ例

垂直入射吸音率計測結果例（４ページ、29kB）

測定事例

建築材料
自動車内装材
路面

ポイント

管内に試料を収める時、試料が圧縮されたり、変形しないようにする。
音響管(スペーサ)との間に隙間ができないように試料を裁断する。
試料の裁断は垂直に行う。

小野測器では、本アプリケーションによる測定を、音響・振動に精通したコンサルティンググループで承っております。詳しくはこちらのページを参照下さい。
