小野測器-アプリケーション/ 性能データ（時系列データ）とDS燃焼解析の同期解析システム

アプリケーション

性能データ（時系列データ）と燃焼解析の同期解析システム

	アプリケーション一覧
	音響・振動技術相談

時系列解析ツールOscope2をプラットホームとして、性能データや音振データとDS燃焼解析の同期解析を実現します。

　

■ システム構成

　

	型名	品名	備考
1	DS-0208	燃焼解析	DS-2000シリーズ用ソフトウェア
2	DS-2000シリーズ	データステーション
3	FAMS-R5	自動計測・制御システム
4	DS-3000シリーズ	データステーション	20kHz同時収録チャンネル数　最大32 chまで対応
5	Oscope 2	時系列データ解析ツール	長い時系列データの編集・解析
6	O-Chart	グラフ作成ツール	大容量データから美しいグラフレポートの作成

■ 処理フロー

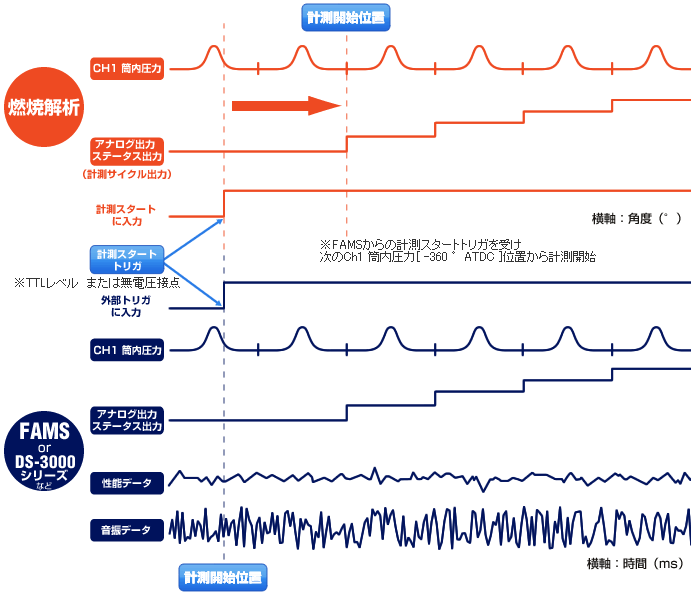

１.データ収録

時間サンプリングのFAMSやDSなどと、角度サンプリングの燃焼解析を、計測スタート信号で同期して同時に測定する。

２.Oscope（オースコープ）によるデータ分析

収録したデータをOscope上で同時に表示する事で、性能データや音振データと燃焼サイクルの関連性が分析可能になります。

ポイント

標準品ベースの構成で同期計測を実現
Oscopeで検索、遅れ時間補正、切出しなど多彩な編集
グラフ作成ツールO-Chartと連携してレポート作成

Revised: 2011/03/14
