デジタルゲージ よくあるご質問
コンパレーターのリレー出力、コマンド入力について説明します。
■IN/OUTコネクターピン配列
| ピン配列 | 信号名 |
|---|---|
| 1 | LOWER RELAY OUT (a接点） |
| 2 | LOWER RELAY OUT (COM) |
| 3 | OK RELAY OUT （a接点） |
| 4 | OK RELAY OUT (COM) |
| 5 | UPPER RELAY OUT （a接点） |
| 6 | UPPER RELAY OUT (COM) |
| 7 | no use |
| 8 | no use |
| 9 | no use |
| 10 | no use |
| 11 | no use |
| 12 | START COMMAND INPUT |
| 13 | HOLD COMMAND INPUT |
| 14 | RESET COMMAND INPUT |
| 15 | COMMAND用COM |
レセプタクルコネクター ：D-SUB 15pinメス（17LE-13150-27(D3AC)）
適合コネクター ：17JE-23150-02（D8A)
（第一電子工業製）

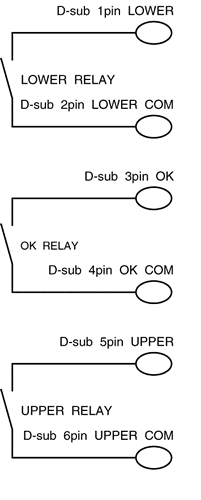

■出力回路図 RELAY OUT

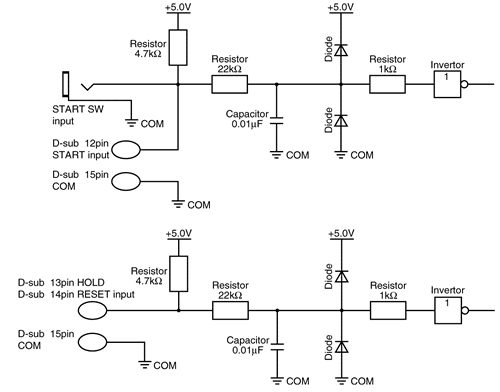

■入力回路 COMMAND INPUT
