■和差演算機能 （MODE-1）

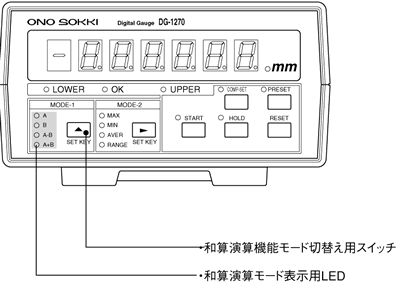

和差演算機能とは、A chチャンネルおよびB chチャンネルに接続されているデジタルゲージセンサーの変位量（A、B）や、チャンネル間の差（A-B）、あるいは和（A+B）を表示する機能です。［MODE-1］スイッチを押すたびに、次の順序で和算演算モード（A/B/A-B/A+B）が切り替わります。
また、設定したモードは、モード状態表示用LED（丸型3mm 緑色LED）の点灯により確認することができます。



Aモード	：A ch入力のセンサーの変位量を表示
	↓
Bモード	：B ch入力のセンサーの変位量を表示
	↓
A−Bモード	：A ch変位量からB ch変位量を引いた量を表示
	↓
A＋Bモード	：A ch変位量とB ch変位量を足した量を表示
	↓
Aモード
	↓
・
