■PRESET（プリセット）機能



ここでは、プリセット機能の概要と、プリセット機能の設定手順について記載しています。



<注意！>

• プリセット機能有効時の表示値は、ピークホールド値およびHOLD値にも反映されます。
• プリセット機能が起動すると、カウンタのデータは強制的にゼロリセットされた後、再度プリセット値がセットされます。
• 和算演算機能がA＋BまたはA−Bモードに設定されている場合には、設定したプリセット値の1/2値がAおよびBにそれぞれ加算されます。
  ただし、プリセット値の1/2値が奇数の場合には、Aの側に＋1カウント多く配置されます。
• プリセット値＋変位量が表示桁数をオーバーすると、数値表示用LEDにはエラーコード（ERR3）が表示されます。

■プリセット機能の概要

プリセット機能とは、実際の表示値に、任意に設定した値（プリセット値）を加算した数値を表示する機能です。
例えば、次のようにある測定物（a+b）の高さを求めるときに、bの値が分かっている場合、この数値をプリセット値として設定します。続けて、aの高さを測定します。この結果、全体の高さ（a+b）を求めることができます。



■プリセット値設定用スイッチ

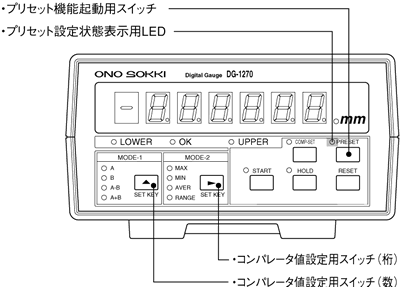

プリセット値は、プリセット設定状態表示用LEDを目視しながら、プリセット機能起動用スイッチ（［PRESET］）により設定します。［PRESET］スイッチは、押すたびに次のように動作します。

OFF	：プリセット機能OFF
	↓
PRESET ON	：プリセット値設定用機能起動
	↓
ON	：プリセット機能ON
	↓
OFF
	↓
・

■プリセット値の設定手順



1. プリセット機能の一旦停止

プリセット値を変更する場合は一旦同機能をOFFにしてください。
［PRESET］スイッチを1回押すと、プリセット機能がOFFし、プリセット設定状態表示用LEDが消灯します。



2. プリセット値を設定する

再度［PRESET］スイッチを1回押すと、プリセット値設定機能が起動し、プリセット設定状態表示用LEDが点滅します。
プリセット値設定機能が起動すると、［MODE-1/2］の各スイッチが、［SETKEY］（▲/▼）スイッチとして機能します。
［SET KEY］（▼）スイッチを使って桁を選択し、［SET KEY］（▲）スイッチを使って数値をそれぞれ設定します。



3. プリセット機能をONに設定する

［PRESET］スイッチを1回押すと、プリセット機能がONし、プリセット設定状態表示用LEDが点灯します。

以上で、プリセット値の設定が完了します。
