DG-1270 コンパレーター機能

＜コンパレーター機能＞

ここでは、コンパレーター機能の概要と、コンパレーター値の設定手順について説明します。

■コンパレーター機能の概要

コンパレーター機能とは、あらかじめ設定しておいた判定値（LOWER/UPPER）と、現在の表示値を比較判定する機能です。表示値は MODE-1（A、B、A-B、A+B）、MODE-2（MAX、MIN、RENGE）の設定によります。判定条件には、次の3種類があります。

判定結果は、前面パネルの判定条件表示用丸型LED（LOWER/OK/UPPER）の点灯によりより表示するほか、背面パネルのIN/OUTコネクターからは、各1メイクが接点出力されます。なお、設定値は和算演算機能の各モード（A/B/A-B/A+B）に対して共通です。

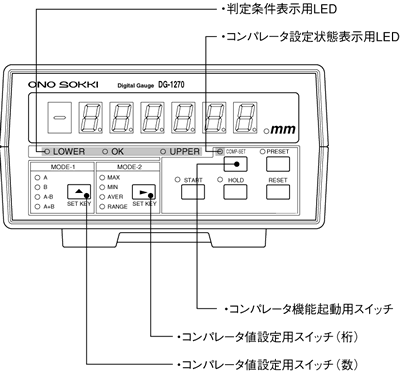

■コンパレーター値設定用スイッチ

コンパレーター値は、判定条件表示用LEDおよびコンパレーター設定状態表示用LEDを目視しながら、コンパレーター機能起動用スイッチ（［COMP-SET］）とコンパレーター値設定用スイッチ（桁/数）により設定します。
［COMP-SET］スイッチは、押すたびに次のように動作します。

<注意！>
コンパレート機能が起動しているときは、モード1、モード2、PRESET機能を操作することはできません。測定モード等を変更する場合は、一旦コンパレート機能をOFFにしてください。

■コンパレーター値の設定手順

1. コンパレーター機能起動用スイッチを押す

［COMP-SET］スイッチを1回押すと、コンパレーター機能がOFFし、コンパレーター設定状態表示用LEDが消灯します。

2. LOWER値を設定する

再度［COMP-SET］スイッチを1回押すと、LOWER値設定機能が起動し、判定条件表示用LED（LOWER）が点灯し、コンパレーター設定状態表示用LEDが点滅します。

LOWER値設定機能が起動すると、［MODE-1/2］の各スイッチが、［SET KEY］（▲/▼）スイッチとして機能します。［SET KEY］（▼）スイッチを使って桁を選択し、［SET KEY］（▲）スイッチを使って数値をそれぞれ設定します。

3. UPPER値を設定する

再度［COMP-SET］スイッチを1回押すと、UPPER値設定機能が起動し、判定条件表示用LED（UPPER）が点灯し、コンパレーター設定状態表示用LEDが点滅します。

UPPER値設定機能が起動すると、［MODE-1/2］の各スイッチが、［SET KEY］（▲/▼）スイッチとして機能します。［SET KEY］（▼）スイッチを使って桁を選択し、［SET KEY］（▲）スイッチを使って数値をそれぞれ設定します。

4. コンパレーター値を設定する

［COMP-SET］スイッチを1回押すと、コンパレーター機能がONし、コンパレーター設定状態表示用LEDが点灯します。以上で、コンパレーター値の設定が完了します。
