DS-0221で収録したRCDファイルをOscope Professionalに読み込んで、音圧値(Pa)と周波数解析したときの音圧レベル(dB値)の両方を正しく表示する方法は?

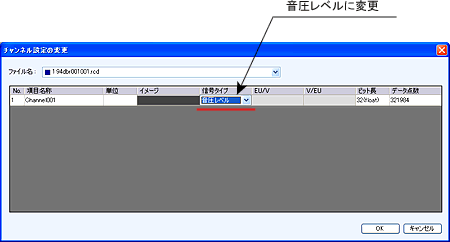

RCDファイルを読み込んだら、 プラグインランチャーのカスタム項目にあるチャンネル設定の変更もしくはツールメニューから、[表示]→[プラグインランチャ]→[カスタム]→[チャンネル設定の変更]を開き、"信号タイプ"を「音圧レベル」に変更します。

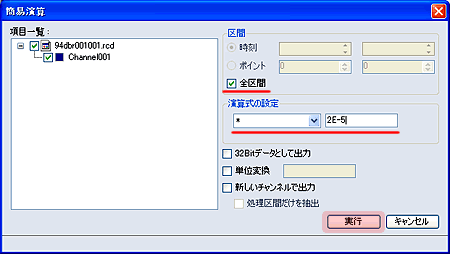

プラグインランチャーの信号処理項目にある簡易演算もしくはメニューから、[信号処理]→[簡易演算]を開きます。 右側の欄の全区間をチェックし、その下の演算式の設定で「*(掛け算)」、「2E-5(20μPaが0dB基準)」を設定し実行ボタンをクリックします。
これで、時間波形の音圧値(Pa)と 周波数解析したときの音圧レベルを正しい値で 表示できます。
