用声响管的双麦克风法测量垂直入射吸声系数

用声响管的双麦克风法测量垂直入射吸声系数

测试仪器应用范例

为了使建筑物及汽车等密闭空间内声响效果最佳，或为了减轻室内的噪声，要利用吸声性好的材料做壁面或屋顶。此时，必须要利用对敏感的频率具有良好吸声性能，并且有合适的吸声系数的材料，而测量这种吸声系数的一种方法，就是利用声响管，用双麦克风法测量垂直入射吸声系数。

另外，利用声响管测量吸声系数时，要求被测试材料小一些为佳。因此，对于大的被测试材料或坐椅等部件的吸声系数之测试，要利用混响室法测量吸声系数。

相对于被测试材料，垂直方向入射的声音之吸声系数，称为垂直入射吸声系数，它用对试件垂直入射的声能量（右图之“入射”）和未反射的能量（右图之“吸收”＋“透过”）之比来表示。因此，必需让声音以一定的方向入射到试件上，而实现其的特别空间就是一个声响管。

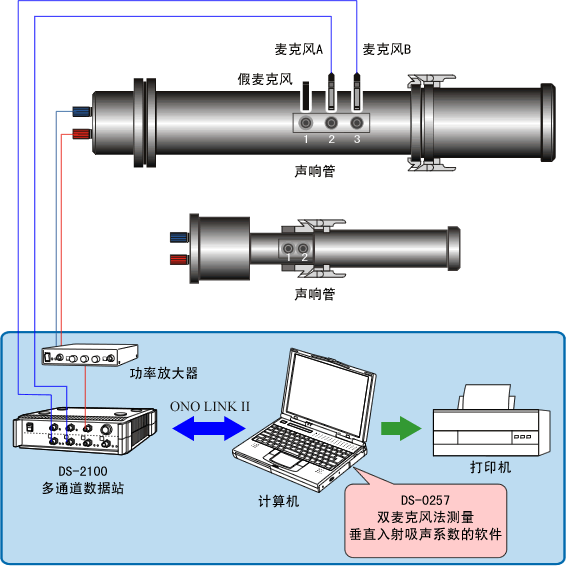

从声响管端的喇叭向管内发出随机噪声及扫描正弦频带的声音，测出管上设置的两个麦克风间的传递函数，以此传递函数再算出垂直入射吸声系数。另外，也可以算出反射系数，基准化音响阻抗，特性阻抗，运搬函数。双麦克风是由传递函数求出吸声系数，所以也称为传递函数法。

垂直入射吸声系数α由下式求得：

γ ：复数声压反射率

製品写真（音響管とDS-2000）

写真（実際の測定風景）

要点

Revised: 2007/01/22
